壓鑄（die casting）是一種金屬鑄造工藝，其特點(diǎn)是利用模具腔對(duì)融化的金屬施加高壓，類(lèi)似于塑料的注塑成型。壓鑄特別適合制造大量的中小型鑄件，因此壓鑄是各種鑄造工藝中使用最廣泛的一種。同其他鑄造技術(shù)相比，壓鑄的表面更為平整，擁有更高的尺寸一致性。然而，不規(guī)范的操作和參數(shù)也會(huì)產(chǎn)生種類(lèi)眾多的缺陷。

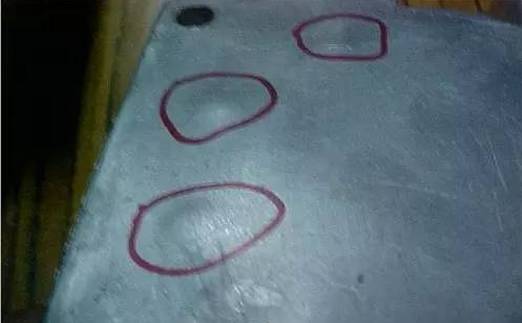

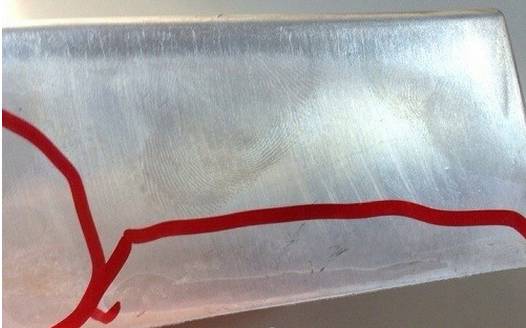

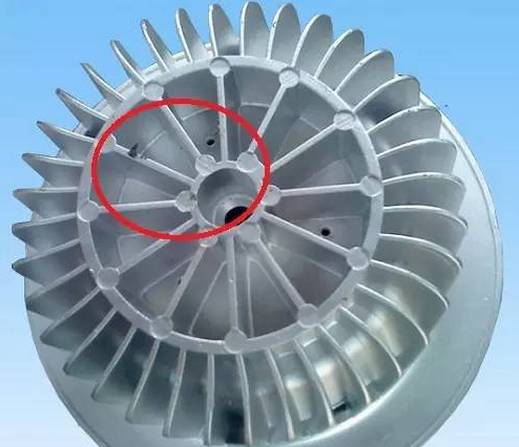

一、流痕和花紋

外觀(guān)檢查：

鑄件表面上有與金屬液流動(dòng)方向一致的條紋，有明顯可見(jiàn)的與金屬基體顏色不一樣的無(wú)方向性的紋路，無(wú)發(fā)展趨勢(shì)。

流痕產(chǎn)生的原因有如下幾點(diǎn)：

• （1）模溫過(guò)低；
• （2）澆道設(shè)計(jì)不良，內(nèi)澆口位置不良；
• （3）料溫過(guò)低；
• （4）填充速度低，填充時(shí)間短；
• （5）澆注系統(tǒng)不合理；
• （6）排氣不良；
• （7）噴霧不合理。

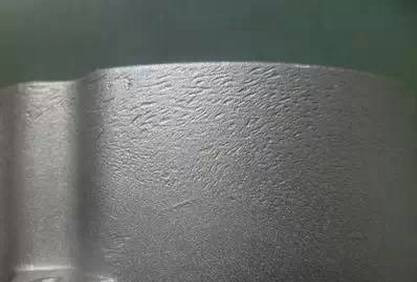

二、網(wǎng)狀毛翅（龜裂紋）

外觀(guān)檢查：

壓鑄件表面上有網(wǎng)狀發(fā)絲一樣凸起或凹陷的痕跡，隨壓鑄次數(shù)增加而不斷擴(kuò)大和延伸。

產(chǎn)生原因如下：

（1）壓鑄模腔表面有裂紋；

（2）壓鑄模預(yù)熱不均勻。

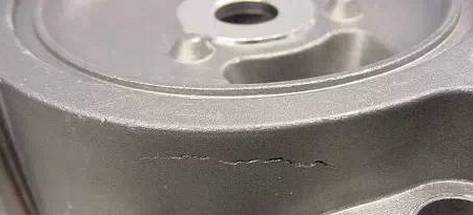

三、冷隔

外觀(guān)檢查：

壓鑄件表面有明顯的、不規(guī)則的、下陷線(xiàn)性型紋路（有穿透與不穿透兩種）形狀細(xì)小而狹長(zhǎng)，有時(shí)交接邊緣光滑，在外力作用下有斷開(kāi)的可能。

產(chǎn)生原因如下：

（1）兩股金屬流相互對(duì)接，但未完全熔合而又無(wú)夾雜存在其間，兩股金屬結(jié)合力又很薄弱；

（2）澆注溫度或壓鑄模溫度偏低；

（3）澆道位置不對(duì)或流路過(guò)長(zhǎng)；

（4）填充速度低。

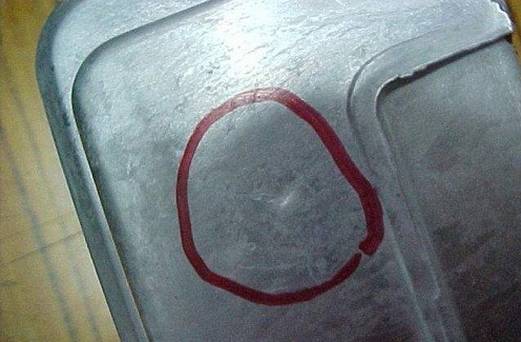

四、縮陷（凹痕）

外觀(guān)檢查：

在壓鑄件厚大部分的表面上有平滑的凹痕（狀如盤(pán)碟）。

產(chǎn)生原因如下：

• （1）由收縮引起：壓鑄件設(shè)計(jì)不當(dāng)壁厚差太大；澆道位置不當(dāng)；壓射比壓低，保壓時(shí)間短；壓鑄模局部溫度過(guò)高。
• （2）冷卻系統(tǒng)設(shè)計(jì)不合理；
• （3）開(kāi)模過(guò)早；
• （4）澆注溫度過(guò)高。

五、印痕

外觀(guān)檢查：

鑄件表面與壓鑄模型腔表面接觸所留下的痕跡或鑄件表面上出現(xiàn)階梯痕跡。

產(chǎn)生原因如下：

（1）由頂出元件引起

• 頂桿端面被磨損；
• 頂桿調(diào)整長(zhǎng)短不一致；
• 壓鑄模型腔拼接部分和其他部分配合不好。

（2）由拼接或活動(dòng)部分引起

• 鑲拼部分松動(dòng)；
• 活動(dòng)部分松動(dòng)或磨損；
• 鑄件的側(cè)壁表面，由動(dòng)、定�；ハ啻┎宓蔫偧�所形成。

六、粘附物痕跡

外觀(guān)檢查：

小片狀及金屬或非金屬與金屬的基體部分熔接，在外力的作用下剝落小片狀物，剝落后的鑄件表面有的發(fā)亮、有的為暗灰色。

產(chǎn)生原因如下：

• （1）在壓鑄模型腔表面有金屬或非金屬殘留物；
• （2）澆注時(shí)先帶進(jìn)雜質(zhì)附在型腔表面上。

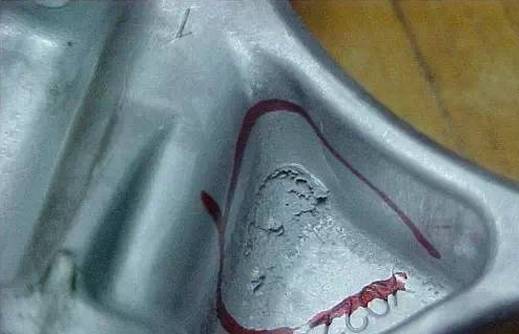

七、分層（夾皮及剝落）

外觀(guān)檢查或破壞檢查：

在鑄件局部有金屬的明顯層次。

產(chǎn)生原因如下：

（1）模具剛性不夠在金屬液填充過(guò)程中，模板產(chǎn)生抖動(dòng)；

（2）在壓射過(guò)程中沖頭出現(xiàn)爬行現(xiàn)象；

（3）澆道系統(tǒng)設(shè)計(jì)不當(dāng)。

八、 摩擦燒蝕

外觀(guān)檢查：

壓鑄件表面在某些位置上產(chǎn)生粗糙面。

產(chǎn)生原因如下：

• （1）由壓鑄型（模）引起的內(nèi)澆道的位置方向和形狀不當(dāng)；
• （2）由鑄造條件引起的內(nèi)澆道處金屬液沖刷劇烈部位的冷卻不夠。

九、沖蝕

外觀(guān)檢查：

壓鑄件局部位置有麻點(diǎn)或凸紋。

產(chǎn)生原因如下：

• （1）內(nèi)澆道位置設(shè)置不當(dāng)；
• （2）冷卻條件不好。

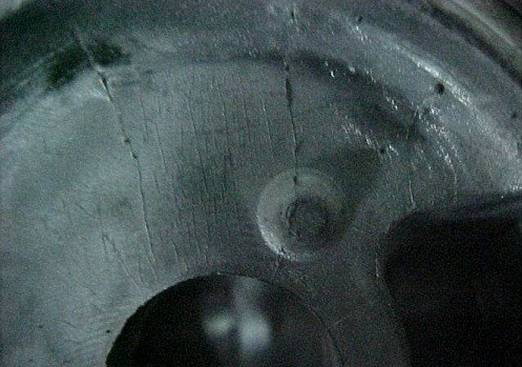

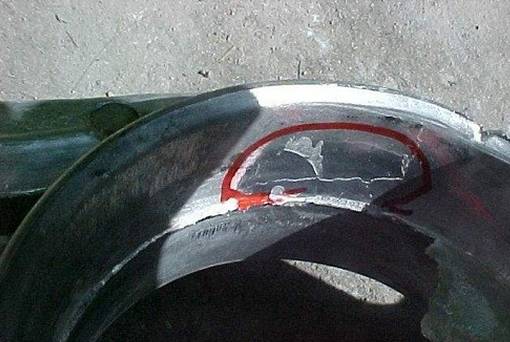

十、裂紋

外觀(guān)檢查：

將鑄件放在堿性溶液中，裂紋處呈暗灰色。金屬基體的破壞與裂開(kāi)呈直線(xiàn)或波浪線(xiàn)形，紋路狹小而長(zhǎng)，在外力作用下有發(fā)展趨勢(shì)。

產(chǎn)生原因如下：

• （1）合金中鐵含量過(guò)高或硅含量過(guò)低；合金中有害雜質(zhì)的含量過(guò)高，降低了合金的可塑性；鋁硅合金、鋁硅銅合金含鋅或含銅量過(guò)高；鋁鎂合金中含鎂量過(guò)多；
• （2）留模時(shí)間過(guò)短，保壓時(shí)間短；鑄件壁厚有劇烈變化之處；
• （3）局部包緊力過(guò)大，頂出時(shí)受力不均。
