SM-2Cr13屬馬氏體類型耐蝕塑料模具鋼，該鋼機械加工性能較好，經熱處理后具有優(yōu)良的耐腐蝕性能，較好的強韌性，精煉的SM-2Cr13鋼適宜制造承受高負荷并在腐蝕介質作用下的塑料模具和透明塑料制品模具等。

1.化學成分

2.物理性能

(見表4-94~表4-98)

表4-94  臨界溫度

表4-95  彈性模量

表4-96  線膨脹系數(shù)

表4-97  熱導率

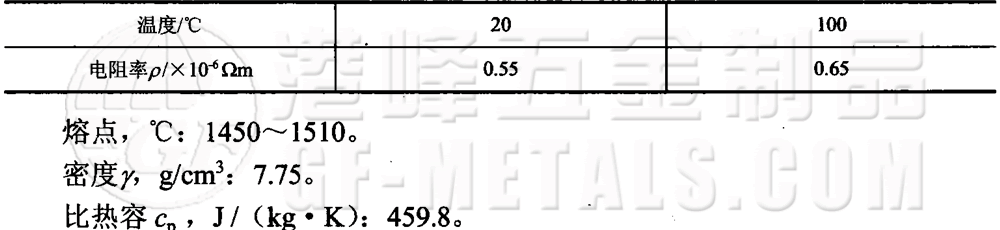

表4-98  電阻率

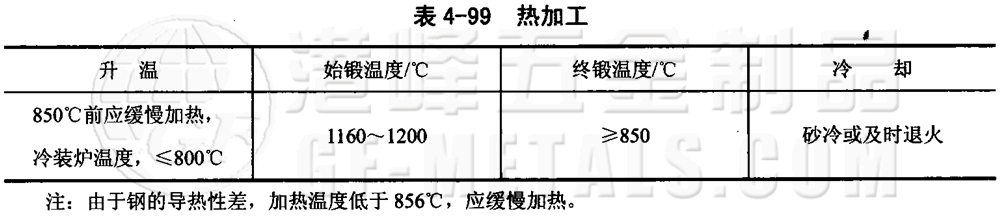

3.熱加工

4.熱處理

(見表4-100~表4-102和圖4-58、圖4-59)

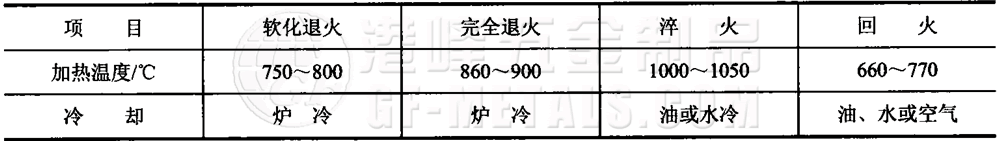

表4-100  熱處理

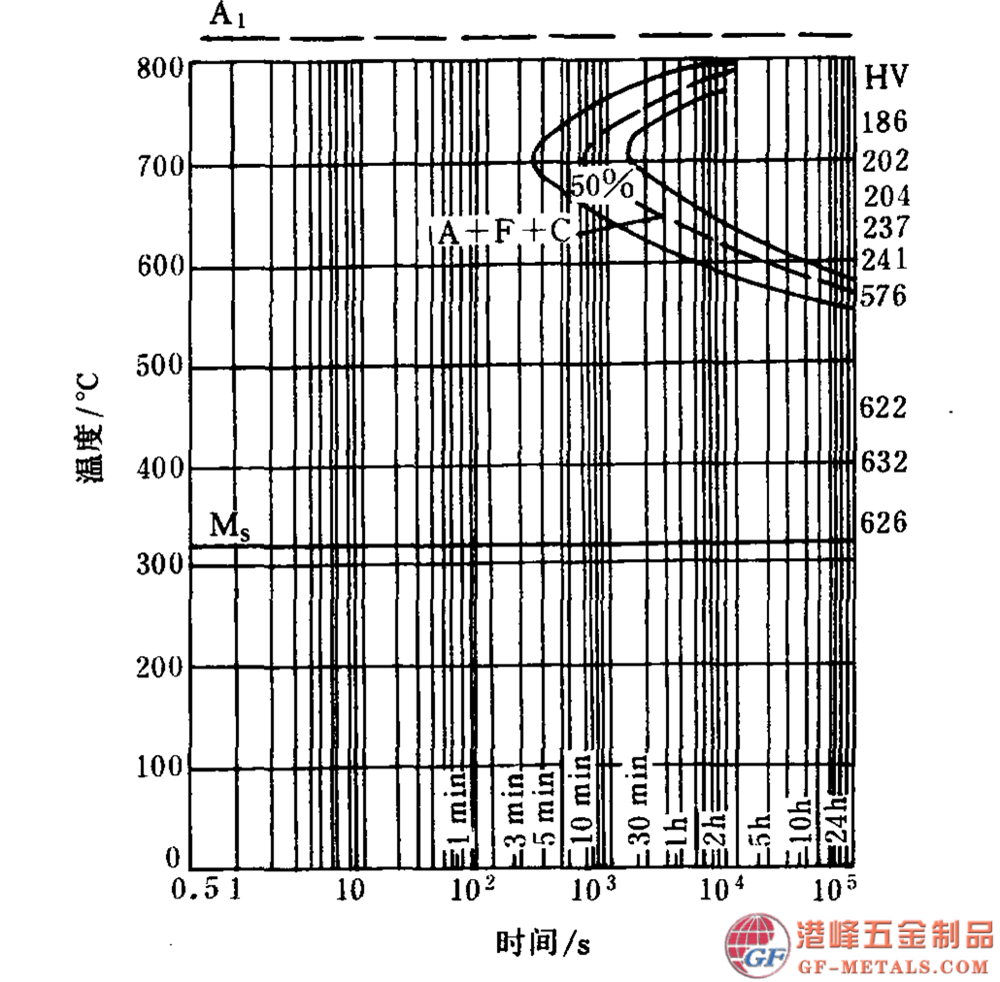

圖4-58  2Cr13鋼的奧氏體等溫冷卻曲線

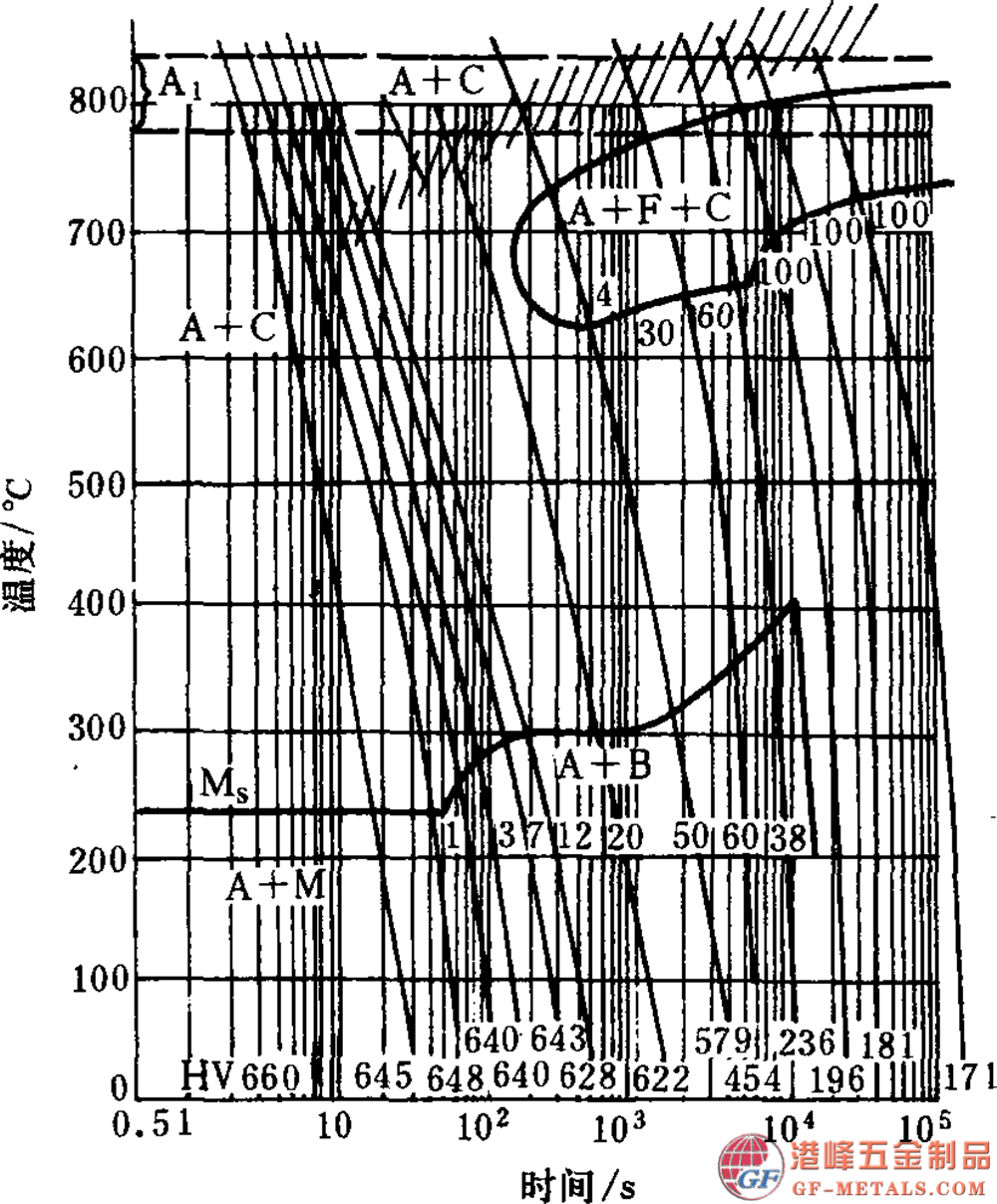

圖4-59  2Cr13鋼的奧氏體連續(xù)冷卻曲線

試驗鋼成分：C0.25，S10.37，Mn0.29，Cr13.00，N10.13，C0.25

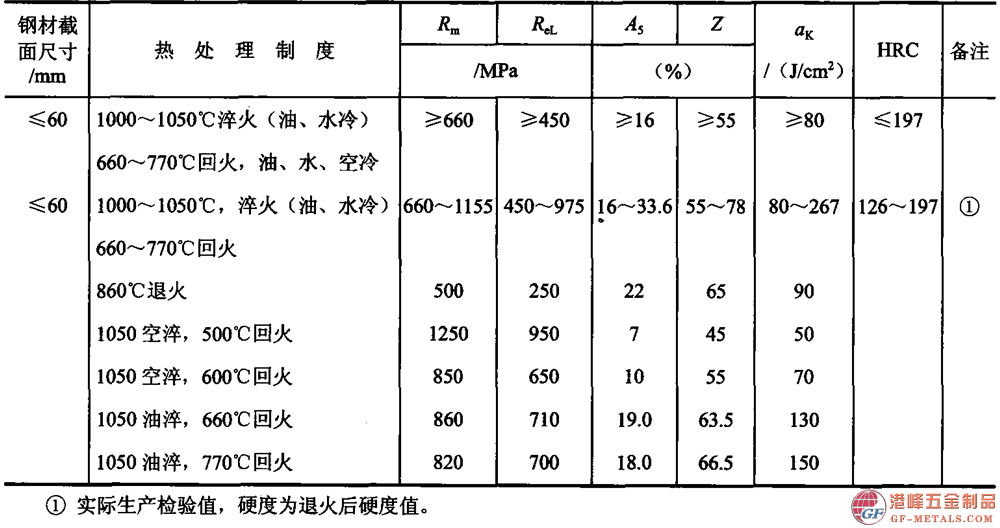

表4-101  室溫力學性能

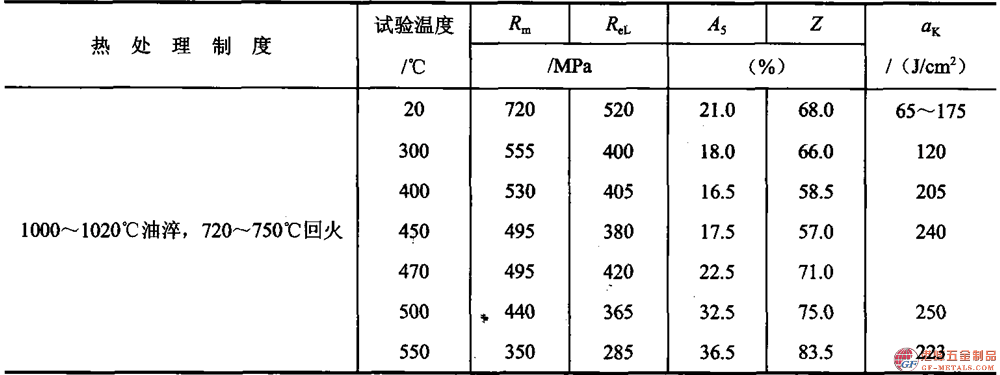

表4-102  高溫力學性能

冷加工

冷狀態(tài)時的深拉、冷沖工藝性良好。消除應力的退火可采用730-780℃回火，空冷。

焊接

焊后硬化傾向較大，易產生裂紋。用0202、Cr207等焊條焊接時，焊前需經250-350℃預熱，焊后應經700-730℃回火；用奧107、奧207等焊條焊接時，可不進行焊后熱處理。
